低频仿组织超声体模

GB 10152-2009 B型超声诊断设备

JJG 639-2005 医用超声诊断仪超声源检定规程

应用范围：

检测项目包括盲区、探测深度、轴(纵)向与侧(横)向分辨力、纵向与横向几何误差,并可考察其对囊肿、肿瘤、结石等典型病灶的成像情况。含盖供腹部、心脏、小器官等诊断用的线阵、凸阵、相控阵、机械扇扫(含环阵)等各种探头。可检测B超仪器的盲区、探测深度、10-170mm深处的轴向与侧向分辨力、纵向与横向几何位置精度，并可考察对肿瘤、囊肿、结石等典型病灶的成像质量。

1、 眼科超声通用型仿组织超声体模    KS102-2

包括专用仿组织体模和空间分辨力试件两大部份,其中试件有轴向与侧向之分,最小分辨力0.05mm。
2、 三维成像超声体模                KS107-3D

a.仿组织材料中内置已标定尺寸和体积的椭球体，可检测三维图像的失真度。

b.仿羊水内装一定月龄的胎儿模型，也可根据用户要求定制，可检测三维图像的失真度。

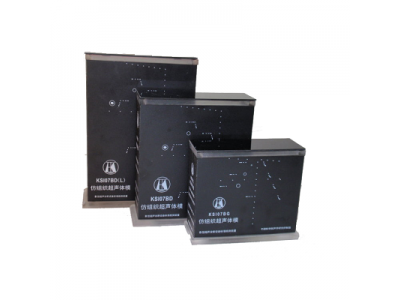

3、 低频加长通用型仿组织超声体模    KS107BD(L)

系KS107BD型深度方向的扩展，测探测深度由BD型的 190mm加深至250mm，其余参数与BD型相同。
4、 低频超长通用型仿组织超声体模    KS107BD(LL)
5、 低频通用型仿组织超声体模        KS107BD

适用于4MHz以下频段Ｂ超仪器。检测项目包括盲区、探测深度、轴(纵)向与侧(横)向分辨力、纵向与横向几何误差,并可考察其对囊肿、肿瘤、结石等典型病灶的成像情况。
6、 仿组织超声体模                  KS107BS

系KS107BD型的扩展。其对线阵探头的适用性与KS107BD型相同,但靶标设置和布局对机械扇扫、凸阵、相控阵等扇形图像仪器更为科学、恰当。可测扇形开角120º，独立分辨力靶群组。
7、 高频通用型仿组织超声体模        KS107BG

适用于5MHz以上频段Ｂ超仪器。检测项目包括探测深度、轴向与侧向分辨力、纵向与横向几何误差,并可考察其对不同直径囊性病灶的成像情况。
8、 切片厚度超声体模                KS107BQ

KS107BQ型线面双靶切片厚度/声束形状体模用于检测一维阵列探头声束的切片厚度和电子聚焦的声束形状。
9、 多普勒体模与仿血流控制系统      KS205D-1

适用于彩超和各种血流仪。检测项目包括血流速度读数准确度、血流探测深度、取样游标准确度和方向识别能力等。
10、超声探头表面温升体模     KS205TW-1
11、超声探头腔内温升体模     KS205TW-2
12、胎儿超声体模             KST-3D01
13、超声探头表面测温体模     KS205TW
14、包含式超声弹性仿组织体模     KS215T-1
15、包含式超声弹性仿组织体模     KS215T-3
16、独立式超声弹性仿组织体模     KS215T-2
17、超声仿膀胱体模               KS215BP
18、超声骨密度仪定量体模     KSG-1
19、超声骨密度仪定量体模     KSG-2

产品简介：

用于4MHz以下低频段Ｂ超仪器的检定测试模型

技术参数:

1. 适用于≤4MHz（低频）频段

（1）TM材料声速：1540±10m/s(23±3℃)

（2）TM材料声衰减系数斜率：0.70±0.05dB/cm/MHz(23±3℃)

（3）尼龙靶线直径：0.3±0.05mm

（4）尼龙靶线位置公差：±0.1mm。

2. 轴侧向分辨力靶群：  其横向分支分别距声窗30，50，70，120和160mm。

3. 盲区靶群：相邻靶线中心横向间距均为10mm，至声窗距离分别为10，9，8，7，6，5，4，3mm。

4. 纵向靶群：共含靶线25条，相邻两线中心距离均为10mm。

5. 横向靶群：共含靶线7条，相邻两线中心距离均为20mm。

6. 模拟病灶：

（1）仿肿瘤，位于深度70--80mm之间，呈圆柱形，直径10mm，柱轴与靶线平行。

（2）仿囊与结石，仿囊呈圆柱形，直径10mm，位于深度70--80mm之间，轴向与靶线平行。仿结石为不规则形，位于囊之中腰，最大尺寸约4─6mm。

（3）仿囊结构，呈圆柱形，直径６mm，柱轴与靶线平行，位于深度47--53mm之间。
